| Place of Origin: | CHINA |
| ชื่อแบรนด์: | HNF |
| ได้รับการรับรอง: | ISO9001 |
| Model Number: | 5/8" |
| Minimum Order Quantity: | 1000PCS |
|---|---|
| ราคา: | negotiable |
| Packaging Details: | CARTON +PALLET |
| Delivery Time: | 5-15DAYS |
| Payment Terms: | L/C, T/T, Western Union |
| สามารถในการผลิต: | หนึ่งคอนเทนเนอร์ PRT MONTH |
| วัสดุ: | SS304 | ใบสมัคร: | การสร้างเสาอากาศ |
|---|---|---|---|
| ความจุ: | 980Mpa | เสร็จสิ้น: | ที่ราบ |
| OEM: | ที่มีจำหน่าย | เครื่องหมาย: | ปรับแต่งสำหรับสลิงเป้อุ้มเด็ก |
| เกลียว: | standars | รายละเอียดบรรจุภัณฑ์: | กล่องเล็ก / ถุงโพลี + กล่อง + พาเลท |
| มาตรฐาน: | ISO, DIN, ANSI, GB, ไม่ได้มาตรฐานและอื่น ๆ | ขอบเขตขนาด: | 5/8" |
| เน้น: | ss u bolts,metric u bolts |
||

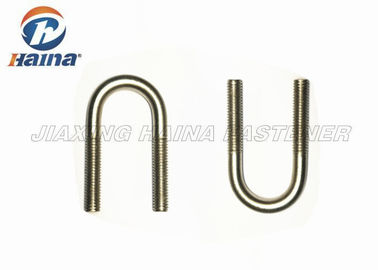

5/8 "เส้นผ่านศูนย์กลาง 316 สลักเกลียวสแตนเลสโค้งกลมมาตรฐาน U Type OEM
1. รายละเอียดสินค้า
สลักเกลียวตัวยูคือสลักเกลียวในรูปตัวอักษร U ที่มีเกลียวที่ปลายทั้งสองข้าง
สลักเกลียวตัวยูถูกใช้เพื่อรองรับท่อเป็นหลักท่อที่ของเหลวและก๊าซผ่านด้วยเหตุนี้จึงวัดสลักเกลียวตัวยูโดยใช้การพูดทางวิศวกรรมงานท่อU-bolt จะอธิบายตามขนาดของท่อที่รองรับ
u-bolts หรือที่เรียกว่า u-type card
การติดตั้งท่อมักใช้เป็นสลักเกลียวสำหรับยึดท่อ
1, คุณสมบัติของวัสดุที่มีความหนาแน่น, ความแข็งแรงดัด, ความเหนียวของแรงกระแทก, แรงอัด, โมดูลัสยืดหยุ่น, ความต้านทานแรงดึง, ความต้านทานความร้อน, สีจะถูกกำหนดตามสภาพแวดล้อมการใช้งาน
2 วัสดุที่ใช้กันทั่วไป ได้แก่ เหล็กกล้าคาร์บอนเหล็กชุบสังกะสีสแตนเลสในกรณีที่เหล็กกล้าไร้สนิมมี 304,321,304L, 316,316l, 317,317L, 310S
3, u-bolt มาตรฐานแห่งชาติ: JB / ZQ4321-1997
2. ข้อกำหนด
| ขนาด | อิน.ความกว้าง | อิน.ความยาว | ที่ราบ | สังกะสี Plt | HDG | 304 SST | 316 SST | ||
| Dia. | (ค) | (L) | Thd | ||||||
| (D) | (T) | ||||||||
| 1/4 x 1/4 | 1/4 " | 9/16 " | 1 1/2 นิ้ว | 1 " | UB1 | UP1 | UG1 | US1 | U31 |
| 1/4 x 3/8 | 1/4 " | 3/4 " | 1 1/2 นิ้ว | 1 " | UB2 | UP2 | UG2 | US2 | U32 |
| 1/4 x 1/2 | 1/4 " | 15/16 " | 1 3/4 นิ้ว | 1 " | UB3 | UP3 | UG3 | US3 | U33 |
| 1/4 x 3/4 | 1/4 " | 1 1/8 นิ้ว | 2 " | 1 1/8 นิ้ว | UB4 | UP4 | UG4 | US4 | U34 |
| 1/4 x 1 | 1/4 " | 1 3/8 นิ้ว | 2 1/4 นิ้ว | 1 1/8 นิ้ว | UB5 | UP5 | UG5 | US5 | U35 |
| 1/4 x 1 1/4 | 1/4 " | 1 3/4 นิ้ว | 2 3/4 นิ้ว | 1 1/8 นิ้ว | UB6 | UP6 | UG6 | US6 | U36 |
| 1/4 x 1 1/2 | 1/4 " | 2 " | 3 " | 1 1/4 นิ้ว | UB7 | UP7 | UG7 | US7 | U37 |
| 1/4 x 2 | 1/4 " | 2 7/16 " | 3 1/2 " | 1 1/2 นิ้ว | UB8 | ขึ้น 8 | UG8 | US8 | U38 |
| 5/16 x 1/2 | 5/16 " | 15/16 " | 1 3/4 นิ้ว | 1 " | UB11 | ขึ้น 11 | UG11 | ||
| 5/16 x 3/4 | 5/16 " | 1 1/8 นิ้ว | 2 " | 1 1/8 นิ้ว | UB12 | ขึ้น 12 | UG12 | US12 | |
| 5/16 x 1 | 5/16 " | 1 3/8 นิ้ว | 2 7/16 " | 1 1/8 นิ้ว | UB13 | ขึ้น 13 | UG13 | US13 | U313 |
| 5/16 x 1 1/4 | 5/16 " | 1 3/4 นิ้ว | 2 3/4 นิ้ว | 1 1/8 นิ้ว | UB14 | ขึ้น 14 | UG14 | US14 | U314 |
| 5/16 x 1 1/2 | 5/16 " | 2 " | 3 " | 1 1/8 นิ้ว | UB15 | ขึ้น 15 | UG15 | US15 | U315 |
| 5/16 x 2 | 5/16 " | 2 7/16 " | 3 1/2 " | 1 1/2 นิ้ว | UB16 | ขึ้น 16 | UG16 | สหรัฐ 16 | U316 |
| 3/8 x 1/2 | 3/8 นิ้ว | 15/16 " | 1 3/4 นิ้ว | 1 " | UB19 | ขึ้น 19 | UG19 | ||
| 3/8 x 3/4 | 3/8 นิ้ว | 1 1/8 นิ้ว | 2 " | 1 1/8 นิ้ว | UB20 | ขึ้น 20 | UG20 | US20 | |
| 3/8 x 1 | 3/8 นิ้ว | 1 3/8 นิ้ว | 2 7/16 " | 1 1/8 นิ้ว | UB21 | ขึ้น 21 | UG21 | สหรัฐ 21 | U321 |
| 3/8 x 1 1/4 | 3/8 นิ้ว | 1 3/4 นิ้ว | 2 3/4 นิ้ว | 1 1/4 นิ้ว | UB22 | ขึ้น 22 | UG22 | สหรัฐ 22 | U322 |
| 3/8 x 1 1/2 | 3/8 นิ้ว | 2 " | 3 " | 1 1/4 นิ้ว | UB23 | ขึ้น 23 | UG23 | สหรัฐ 23 | U323 |
| 3/8 x 2 | 3/8 นิ้ว | 2 7/16 " | 3 5/8 " | 1 3/4 นิ้ว | UB24 | ขึ้น 24 | UG24 | US24 | U324 |
| 3/8 x 2 1/2 | 3/8 นิ้ว | 3 " | 4 1/8 นิ้ว | 2 " | UB25 | ขึ้น 25 | UG25 | US25 | U325 |
| 3/8 x 3 | 3/8 นิ้ว | 3 9/16 " | 4 3/4 " | 2 " | UB26 | ขึ้น 26 | UG26 | สหรัฐ 26 | U326 |
| 3/8 x 4 | 3/8 นิ้ว | 4 9/16 " | 5 3/4 นิ้ว | 2 " | UB28 | ขึ้น 28 | UG28 | US28 | U328 |
| 3/8 x 5 | 3/8 นิ้ว | 5 9/16 " | 7 นิ้ว | 2 " | UB29 | ขึ้น 29 | UG29 | ||
| 3/8 x 6 | 3/8 นิ้ว | 6 5/8 " | 8 " | 3 " | UB30 | ขึ้น 30 | UG30 | US30 | |
| 3/8 x 8 | 3/8 นิ้ว | 8 3/4 นิ้ว | 10 1/4 นิ้ว | 3 " | UB31 | ขึ้น 31 | UG31 | US31 | |
| 1/2 x 1 1/2 | 1/2 " | 2 " | 3 " | 1 1/4 นิ้ว | UB36 | ขึ้น 36 | UG36 | ||
| 1/2 x 2 | 1/2 " | 2 7/16 " | 3 5/8 " | 1 3/4 นิ้ว | UB37 | ขึ้น 37 | UG37 | สหรัฐ 37 | |
| 1/2 x 2 1/2 | 1/2 " | 3 " | 4 1/8 นิ้ว | 2 " | UB38 | ขึ้น 38 | UG38 | US38 | U338 |
| 1/2 x 3 | 1/2 " | 3 9/16 " | 4 1/2 " | 2 " | UB39 | ขึ้น 39 | UG39 | US39 | U339 |
| 1/2 x 3 1/2 | 1/2 " | 4 " | 5 1/2 " | 2 " | UB40 | ขึ้น 40 | UG40 | ||
| 1/2 x 4 | 1/2 " | 4 9/16 " | 5 3/4 นิ้ว | 2 " | UB41 | ขึ้น 41 | UG41 | สหรัฐ 41 | U341 |
| 1/2 x 5 | 1/2 " | 5 9/16 " | 7 นิ้ว | 2 " | UB43 | ขึ้น 43 | UG43 | สหรัฐ 43 | U343 |
| 1/2 x 6 | 1/2 " | 6 5/8 " | 8 " | 3 " | UB44 | ขึ้น 44 | UG44 | สหรัฐ 44 | U344 |
| 1/2 x 8 | 1/2 " | 8 3/4 นิ้ว | 10 1/4 นิ้ว | 3 " | UB45 | ขึ้น 45 | UG45 | US45 | |
| 1/2 x 10 | 1/2 " | 10 7/8 " | 13 นิ้ว | 3 " | UB46 | ขึ้น 46 | UG46 | ||
| 5/8 x 5 | 5/8 " | 5 9/16 " | 7 นิ้ว | 2 " | UB50 | ขึ้น 50 | UG50 | ||
| 5/8 x 6 | 5/8 " | 6 3/4 นิ้ว | 8 3/4 นิ้ว | 3 " | UB51 | ขึ้น 51 | UG51 | ||
| 5/8 x 8 | 5/8 " | 8 3/4 นิ้ว | 10 1/4 นิ้ว | 3 " | UB52 | ขึ้น 52 | UG52 | ||
| 5/8 x 10 | 5/8 " | 10 7/8 " | 13 นิ้ว | 3 " | UB53 | ขึ้น 53 | UG53 | ||
| 3/4 x 8 | 3/4 " | 8 3/4 นิ้ว | 10 1/4 นิ้ว | 3 " | UB56 | ขึ้น 56 | UG56 | ||
| 3/4 x 10 | 3/4 " | 10 7/8 " | 13 นิ้ว | 3 " | UB57 | ขึ้น 57 | UG57 | ||
| 3/4 x 12 | 3/4 " | 12 7/8 " | 15 นิ้ว | 3 3/4 นิ้ว | UB58 | ขึ้น 58 | UG58 | ||
3. ใบสมัคร
U- สลักเกลียว มีประโยชน์ในขนาดที่แตกต่างกันสำหรับการสร้างเสาอากาศ
- การติดท่อบูมกลมเข้ากับแผ่นยึด
- การเชื่อมต่อสัญญาณหรือสายกราวด์กับท่อ
- การติดท่อที่โรเตเตอร์เสาอากาศ ฯลฯ
4. ข้อดี
ประโยชน์หลัก:
ติดตั้งง่าย: โมดูลเอียงเข้าสามารถใส่ลงในรางอัดได้จากทุกสถานที่ตั้งแต่ที่อยู่อาศัยและเชิงพาณิชย์ขนาดใหญ่ขวาไปจนถึงขนาดยูทิลิตี้และสามารถประกอบล่วงหน้าได้สูงด้วยแคลมป์เพื่อลดเวลาและค่าใช้จ่าย การติดตั้ง.สลักเกลียวตัวยูพร้อมฝาปิดสามารถยึดท่อได้ง่ายและรวดเร็ว
ความทนทาน: วัสดุของส่วนประกอบคือ Anodized Aluminium6005-T5 & SUS 304 ยกเว้นน็อตและตะขอทำจากสแตนเลสการใช้ท่อชุบสังกะสีกับพื้นวัสดุคือ Q235 การเคลือบผิวด้วยสังกะสีด้วยความร้อนความหนาของฟิล์มมากกว่า 80um ซึ่งรับประกันคุณภาพของผลิตภัณฑ์การเชื่อมต่อระหว่างรางเป็นแถบประกบที่เชื่อถือได้ซึ่งทำให้โครงสร้างของเสามีความแน่นขึ้นแรงต้านลมสามารถเข้าถึงได้ถึง 55m / s วงจรอายุการใช้งานของผลิตภัณฑ์ 25 ปีและการรับประกัน 10 ปี
ความเข้ากันได้ที่ดี: ได้รับการออกแบบให้เป็นระบบยึดแบบสากลระบบยึดของเราเข้ากันได้กับโมดูล PV ที่มีกรอบหลักส่วนใหญ่ในตลาด
คุณภาพสูง: การควบคุมคุณภาพอย่างเข้มงวดครอบคลุมกระบวนการทั้งหมดตั้งแต่การเลือกใช้วัสดุและการผลิตไปจนถึงก่อนการก่อสร้างช่วยให้มั่นใจได้ถึงอายุการใช้งานที่เหมาะสมของระบบยึดของเรา
5. รูปภาพเพิ่มเติม
