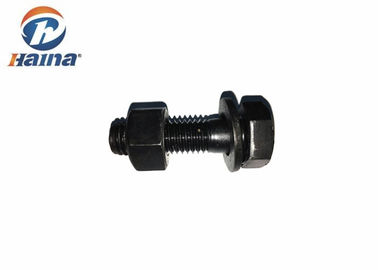

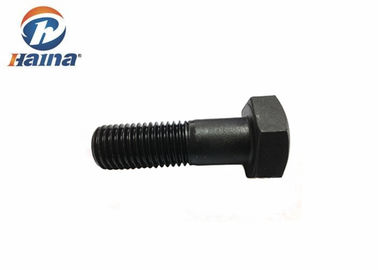

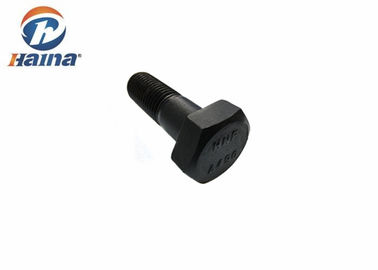

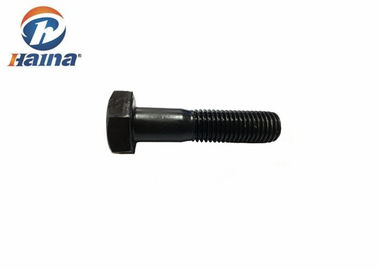

ความแข็งแรงสูง 1 / 2-1 1/2 เหล็กกล้าคาร์บอนแบล็คออกไซด์ ASTM A490 Hex Cup Bolts

ความแข็งแรงสูง 1 / 2-1 1/2 เหล็กกล้าคาร์บอนแบล็คออกไซด์ ASTM A490 Hex Cup Bolts

คำอธิบาย

สกรูเกลียวความแข็งแรงสูง A325 ผลิตในอเมริกาโบลต์ความแข็งแรงสูง A490 (HSBs)วัสดุ: A325 A490 A449 ประเภทสินค้า: สลักเกลียว A325 ของอเมริกาสลักเกลียว TYPE 1 A490 ตามมาตรฐาน: ข้อมูลจำเพาะ: 1/2 1/1/2 ระหว่างสลักเกลียวที่มีความแข็งแรงสูงของ ASTM ที่ใช้งานได้: 1: ปริมาณคาร์บอน A325 TYPE1 ที่ผลิตในอเมริกาคาร์บอนโบรอนหรือเหล็กกล้าผสมคาร์บอนปานกลางเหมาะสำหรับโครงสร้างเหล็กทั่วไปสำหรับการชุบสังกะสีแบบจุ่มร้อน ... American A325 TYPE2 1991/11.TYPE3 weathering steelทนต่อสภาพดินฟ้าอากาศเทียบเท่ากับ A242 / A566 / A709 และเหล็กกล้าอื่น ๆเหมาะสำหรับใช้กับเหล็กผุกร่อนสามารถจุ่มร้อนชุบสังกะสี2: อเมริกัน A490 TYPE1.สลักเกลียวทำจากเหล็กอัลลอยด์เส้นผ่านศูนย์กลางที่กำหนด 1/2 "1 1/2" เหมาะสำหรับโครงสร้างเหล็กทั่วไปไม่ชุบสังกะสีแบบจุ่มร้อนสลักเกลียว American A490 TYPE2 มักทำจากเหล็กกล้าคาร์บอนต่ำ bada Loose ironเส้นผ่านศูนย์กลางที่กำหนด 1/2 "1 1/2" ไม่ใช่สังกะสีแบบจุ่มร้อนเหล็กผุกร่อน A490 TYPE3 ของอเมริกาทนต่อสภาพอากาศเทียบเท่ากับ A2422.A588 / A709 เป็นต้นเหมาะสำหรับใช้กับเหล็กผุกร่อนไม่ชุบสังกะสีแบบจุ่มร้อนสาม: ปริมาณคาร์บอน American A449 TYPE1เส้นผ่านศูนย์กลางที่กำหนดคือ 1/4 "3"เหมาะสำหรับโครงสร้างเหล็กทั่วไปสามารถใช้สำหรับทนต่ออุณหภูมิสูงสามารถชุบสังกะสีแบบจุ่มร้อนได้อเมริกันทำจากเหล็กกล้าคาร์บอนต่ำเฮมาไทต์ขนาด A449 TYPE2เส้นผ่านศูนย์กลางที่กำหนดคือ 1/4 "1"การชุบสังกะสีแบบไม่จุ่มร้อน - ตารางที่ 1: สลักเกลียวปรับความตึงต่ำสุดที่มีเส้นผ่านศูนย์กลางเล็กน้อยสำหรับสลักเกลียว ASTM A325 และ ASTM A490) แรงดึงต่ำสุด TB / tf)

แนวคิดหลายประการเกี่ยวกับสลักเกลียวที่มีความแข็งแรงสูง 1. ตามข้อกำหนดของโบลต์ประสิทธิภาพระดับ 8.8 หรือสูงกว่าเรียกว่าโบลต์ความแข็งแรงสูงมาตรฐานแห่งชาติในปัจจุบันระบุไว้ใน M39 เท่านั้นสำหรับข้อกำหนดขนาดใหญ่โดยเฉพาะอย่างยิ่งความยาว 15 เท่าของความยาวของสลักเกลียวที่มีความแข็งแรงสูงการผลิตในประเทศยังสั้น

ความแตกต่างระหว่างสลักเกลียวที่มีความแข็งแรงสูงและสลักเกลียวธรรมดา:

สลักเกลียวที่มีความแข็งแรงสูงมีขนาดใหญ่กว่าสลักเกลียวธรรมดาที่มีคุณสมบัติเดียวกัน

วัสดุสำหรับสลักเกลียวธรรมดาทำจาก Q 235 (A 3)

สลักเกลียวหกเหลี่ยมด้านนอกที่มีความแข็งแรงสูง

วัสดุสลักเกลียวความแข็งแรงสูงเหล็ก 3 หรือวัสดุคุณภาพสูงอื่น ๆ ที่ทำหลังจากการอบชุบช่วยเพิ่มความแข็งแรง

ความแตกต่างระหว่างทั้งสองคือความแตกต่างในความแข็งแรงของวัสดุ

จากมุมมองของวัตถุดิบ:

สลักเกลียวความแข็งแรงสูงทำจากวัสดุที่มีความแข็งแรงสูงสกรูน็อตและปะเก็นของโบลต์ความแข็งแรงสูงทำจากเหล็กที่มีความแข็งแรงสูง35CrMoA ฯลฯ สลักเกลียวทั่วไปทำจากเหล็ก Q235 (เทียบเท่ากับ A 3 ในอดีต)

ในแง่ของความแข็งแรง:

สลักเกลียว T-groove ความแข็งแรงสูง

สลักเกลียวที่มีความแข็งแรงสูงใช้กันอย่างแพร่หลายโดยทั่วไปจะใช้เกรดความแข็งแรงสองเกรดคือ 8.8s และ 10.9s ซึ่งเกรด 10.9 เป็นเกรดส่วนใหญ่สลักเกลียวธรรมดามีเกรดความแข็งแรงต่ำคือเกรด 4.4 หรือเกรด 4.8ระดับ 5.6 และ 8.8

จากมุมมองของลักษณะความเค้น: สลักเกลียวที่มีความแข็งแรงสูงใช้แรงดึงและถ่ายโอนแรงภายนอกด้วยแรงเสียดทานสลักเกลียวธรรมดาจะเชื่อมต่อด้วยความต้านทานแรงเฉือนของโบลต์และความดันผนังรูเพื่อถ่ายโอนแรงเฉือนและแรงดึงล่วงหน้าจะน้อยมากเมื่อขันน็อตให้แน่นนอกจากวัสดุที่มีความแข็งแรงสูงแล้วสลักเกลียวที่มีความแข็งแรงสูงยังใช้แรงดึงขนาดใหญ่ซึ่งทำให้เกิดแรงอัดขึ้นรูประหว่างชิ้นส่วนที่เชื่อมต่อและทำให้แรงเสียดทานตั้งฉากกับทิศทางของสกรูมีขนาดใหญ่มากความสามารถในการรับน้ำหนักของสลักเกลียวที่มีความแข็งแรงสูงได้รับผลกระทบโดยตรงจากข้ออ้างความต้านทานการลื่นและประเภทเหล็ก

สเปค:

ใบสมัคร:

วัสดุของสลักเกลียวที่มีความแข็งแรงสูงแตกต่างจากสลักเกลียวธรรมดาโดยทั่วไปจะใช้สลักเกลียวความแข็งแรงสูงเพื่อการเชื่อมต่อที่ทนทานที่นิยมใช้คือ M16 / M30ประสิทธิภาพของสลักเกลียวที่มีความแข็งแรงสูงมากไม่เสถียรควรใช้การเชื่อมต่อแบบปิดของสมาชิกหลักของโครงสร้างอาคารด้วยความระมัดระวังโดยทั่วไปจะใช้สลักเกลียวที่มีความแข็งแรงสูงในการเชื่อมต่อ5. สลักเกลียวที่มีความแข็งแรงสูงจากโรงงานไม่แยกความแตกต่างระหว่างประเภทแบริ่งและชนิดแรงเสียดทาน6. ไม่ว่าจะเป็นสลักเกลียวหกเหลี่ยมความแข็งแรงสูงชนิดแรงเสียดทานและสลักเกลียวที่มีความแข็งแรงสูงในความเป็นจริงมีความแตกต่างในการออกแบบและวิธีการคำนวณ: (1) สลักเกลียวที่มีความแข็งแรงสูงชนิดแรงเสียดทานจะเลื่อนระหว่างแผ่นเป็นสถานะขีด จำกัด ของความสามารถในการรับน้ำหนักการเลื่อนระหว่างเป็นสถานะขีด จำกัด การใช้งานปกติและความล้มเหลวของข้อต่อเป็นสถานะความสามารถในการรับน้ำหนักสูงสุด .7. สลักเกลียวแรงเสียดทานสูงไม่สามารถเล่นเต็มศักยภาพของโบลต์ได้ในการใช้งานจริงสำหรับโครงสร้างที่สำคัญมากหรือโครงสร้างที่ต้องรับแรงแบบไดนามิกโดยเฉพาะอย่างยิ่งเมื่อความเค้นย้อนกลับเกิดจากภาระควรใช้หอยทากชนิดแรงเสียดทานสูงศักยภาพของสลักเกลียวที่ไม่ได้ใช้อาจใช้เป็นตัวสำรองเพื่อความปลอดภัยได้ในขณะนี้นอกจากนี้ควรใช้สลักเกลียวแบริ่งที่มีความแข็งแรงสูงเพื่อลดต้นทุน

ความได้เปรียบ:

,

การเชื่อมต่อด้วยสลักเกลียวความแข็งแรงสูงมีข้อดีของโครงสร้างที่เรียบง่ายประสิทธิภาพเชิงกลที่ดีการถอดออกได้ความต้านทานความล้าและไม่คลายตัวภายใต้ภาระแบบไดนามิกเป็นวิธีการเชื่อมต่อที่มีแนวโน้ม

สลักเกลียวที่มีความแข็งแรงสูงเป็นประแจพิเศษสำหรับขันน็อตเพื่อให้สลักเกลียวสร้างแรงดึงล่วงหน้าที่มีขนาดใหญ่และควบคุมได้และชิ้นส่วนเชื่อมต่อจะสร้างแรงดันล่วงหน้าขนาดเดียวกันผ่านน็อตและแผ่นรอง

การเชื่อมต่อสลักเกลียวความแข็งแรงสูงขึ้นอยู่กับแรงเสียดทานระหว่างพื้นผิวสัมผัสเพื่อป้องกันไม่ให้ข้อต่อเลื่อนเพื่อให้พื้นผิวสัมผัสมีแรงเสียดทานเพียงพอจำเป็นต้องเพิ่มแรงยึดของสมาชิกและค่าสัมประสิทธิ์แรงเสียดทานของพื้นผิวสัมผัสแรงยึดระหว่างส่วนประกอบจะรับรู้ได้โดยใช้แรงดึงกับสลักเกลียวดังนั้นสลักเกลียวต้องทำจากเหล็กที่มีความแข็งแรงสูงสิ่งนี้เรียกอีกอย่างว่าการเชื่อมต่อสลักเกลียวความแข็งแรงสูง

การเชื่อมต่อสลักเกลียวความแข็งแรงสูงมีผลต่อขนาดของค่าสัมประสิทธิ์แรงเสียดทานของความสามารถในการรับน้ำหนักแบริ่งผลการศึกษาแสดงให้เห็นว่าค่าสัมประสิทธิ์แรงเสียดทานส่วนใหญ่ได้รับผลกระทบจากรูปแบบวัสดุและผลกระทบของส่วนประกอบสัมผัสเพื่อเพิ่มค่าสัมประสิทธิ์แรงเสียดทานของพื้นผิวสัมผัสควรใช้การก่อสร้างสำหรับการพ่นทรายเพื่อแก้ปัญหาองค์ประกอบสัมผัสในพื้นที่เชื่อมต่อพื้นผิวด้วยวิธีการทำความสะอาดแปรงลวด

รูปเพิ่มเติม:
